تفاوت لرزه گیرلاستیکی واتصال آکاردئونی- دیجی پایپ

وظیفه لرزه گیر چیست؟

لرزه گیرها وظیفه کنترل ارتعاشات, لرزش و همچنین مهار تغییر طول لوله فلزی را دارند, اما انتخاب مناسب لرزه گیرها , امری بسیار مهم است ،استفاده نابجا از لرزه گیرها نه تنها باعث تخریب سیستم لوله کشی می شود بلکه از لحاظ قیمت نیز به صرفه نیست .

دسته بندی لرزه گیرها
به طول کلی انواع لرزه گیرها را می شود به دو دستۀ زیر تقسیم بندی کرد:

  1. لرزه گیر لاستیکی
  2. لرزه گیر آکاردئونی

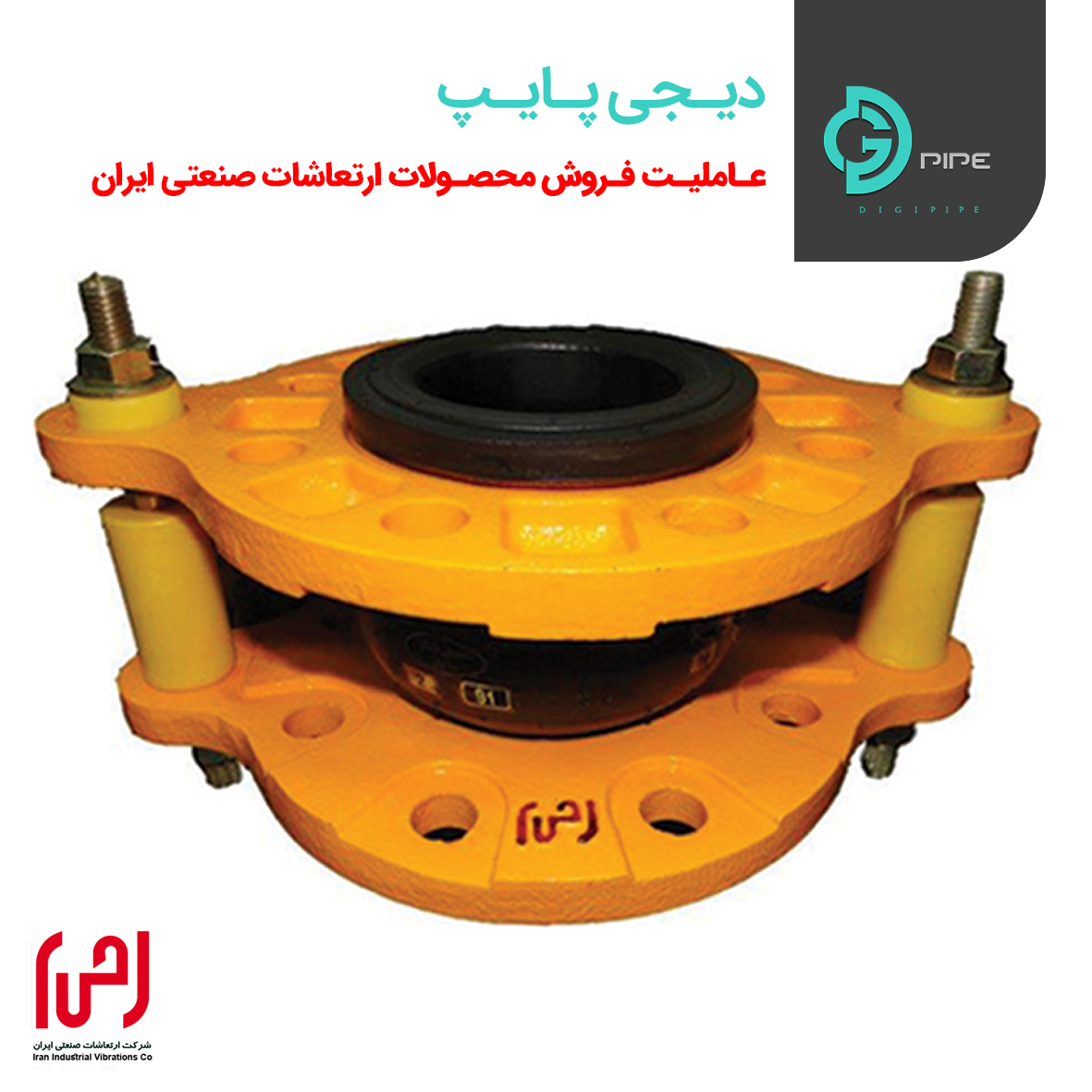

لرزه گیر لاستیکی چیست ؟


لرزه گیر لاستیکی برای مهارارتعاش و لرزش لوله ها به کار می رود ، اقلامی مانند پمپ ، کمپرسور ، چیلر و ... همواره دارای حرکت دورانی می باشد که این حرکت دورانی باعث ایجاد ارتعاش در دستگاه میگردد و همواره می دانیم که هر کدام از این دستگاه های مذکور حداقل دارای یک لوله ورودی و یک لوله خروجی می باشند که به واسطه ارتعاش دستگاه ، این لوله ها نیز دچار لرزش می شوند و می توانند لرزش و ارتعاش را به سایر بخش های پایپینگ منتقل کند .
لرزه گیر لاستیکی توانایی مهارارتعاش در دو جهت افقی و عمودی را دارد و می تواند باعث جلوگیری از انتقال لرزش به سایر بخش ها شود .

لرزه گیرهای لاستیکی ارتعاشات صنعتی ایران طبق نوع سیال و دما – فشار آن دسته بندی می شوند :

 لرزه گیر لاستیکی مارک زرد : سیستم های تهویه مطبوع |  فشار ۱۰ بار (۱۰ bar) | دمای ۶۰ درجه سانتی گراد (۶۰℃)
 لرزه گیر لاستیکی مارک قرمز : سیستم های دما بالا | فشار ۱۰ بار (۱۰ bar) | دمای ۹۰ درجه سانتی گراد ( ۹۰℃)
 لرزه گیر لاستیکی مارک آبی :  سیستم های فشار بالا | فشار ۱۶ بار (۱۶ bar) | دمای ۶۰ درجه سانتی گراد ( ۶۰℃)
 لرزه گیر لاستیکی دو مارکه آبی – قرمز : سیستم های دما و فشار بالا فشار ۱۶ بار (۱۶ bar) | دمای ۹۰ درجه سانتی گراد ( ۹۰℃)

هرکجا که اقلامی مانند پمپ و کمپرسور و ... داشتیم، بهتراست برای لوله های ورودی و خروجی آن از لرزه گیر لاستیکی استفاده کنیم .

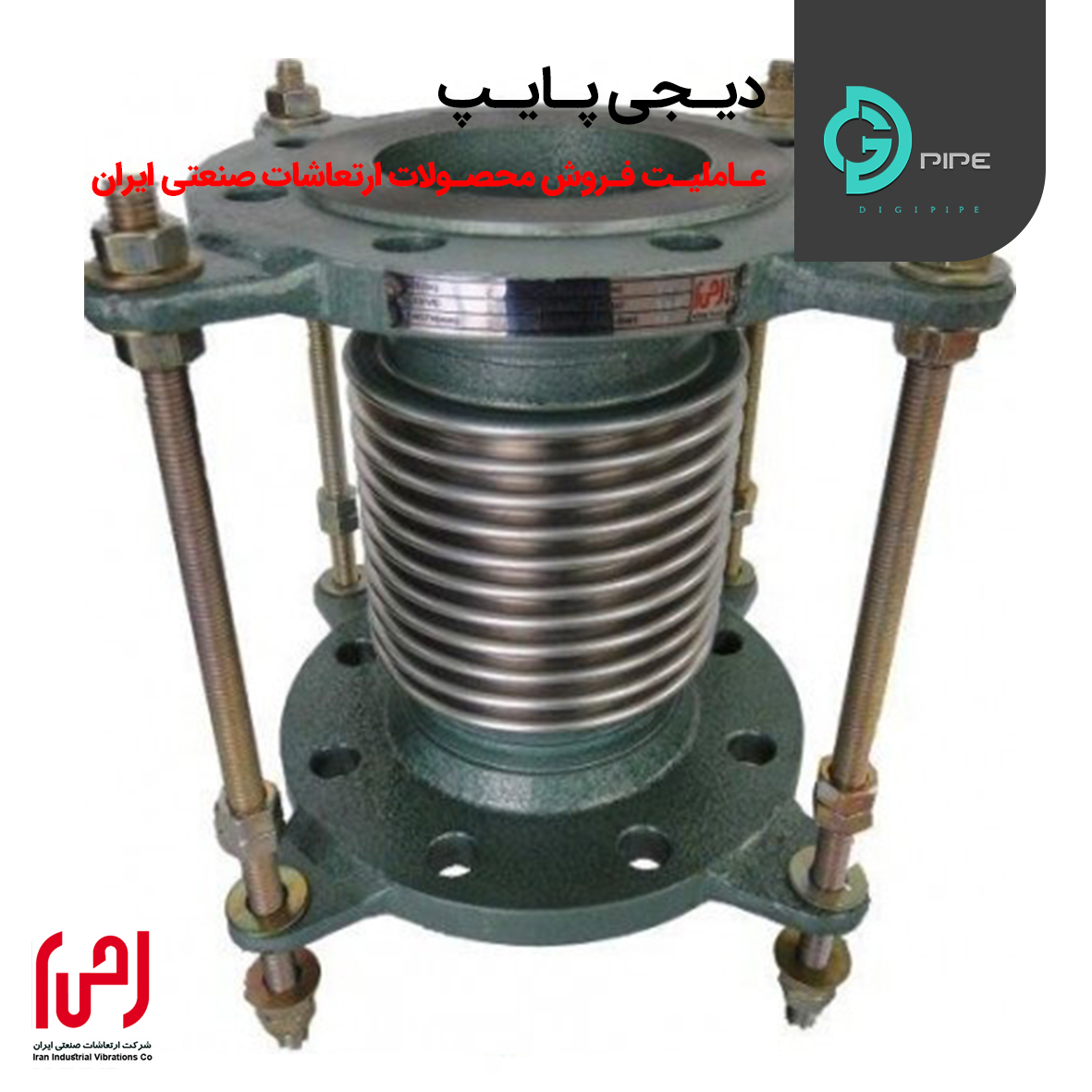

اتصال آکاردئونی چیست ؟

فلزات همواره در مقابل تغییر دما واکنش نشان می دهند و دچار تغییر طول می شوند لذا، اصلی ترین وظیفه اتصالات آکاردئونی ارتعاشات صنعتی ایران مهار تغییر طول لوله ناشی از تغییرات دمایی است . سیال جاری درون لوله و اتصالات می تواند دمای خود را به لوله فلزی منتقل کند . در نتیجه این امر لوله فلزی دچار تغییر دما می شود که این تغییر دما باعث ایجاد انبساط و انقباض در لوله می شود .
انتقباض و انبساط در طول لوله هر چند کوچک و میلیمتری , باعث تنش فشاری و کششی در طول لوله و محل ساپورت لوله فلزی می شود . اتصال آکاردئونی توانایی تغییر طول مهار کننده انبساط و انقباض خط لوله فلزی را دارد .

از جمله مزیت های ضد ارتعاشات آکاردئونی مقاومت بالا در برابر دماها و فشارهای بالاست. در طراحی اتصالات آکاردئونی می توان از پره ها و طراحی های متفاوتی بهره برد. برای نصب این اتصالات نیز اغلب از فلنج و پیچ و مهره استفاده می شود.

دیجی پایپ عاملیت فروش لرزه گیرهای ارتعاشات صنعتی ایران را دارا میباشد.

لیست قیمت ارتعاشات صنعتی ایران در فروشگاه اینترنتی دیجی پایپ
